Siljak

Le Siljak est un modèle silhouette en dépron, il reprend le concept du ShockFly de chez Ikarus. Ce modèle est l'oeuvre de Jacob Rosendorfer
Vous pouvez regarder sur ce forum Allemand



Caractéristiques :
Envergure : 80cm

Masse : 200 gr

Dépron et carbone

Centrage de 40..60 mm

Équipement :

Motorisation : Typhon 06 moteur disponible chez BatModelisme
Hélice : GWS 9x 4.7
Accus : Lipo 2S de 720 mAh



6300 tr/m avec une consommation de 8 Ah, autonomie de x minutes

Variateur : Tsunami 10
Servos : 3 µservos D54 de chez Dyamond

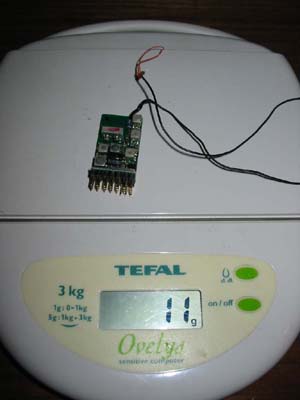

Récepteur : µ récepteur R700 (la on peut gagner un peu de poids surtout en enlevant le boîtier 6grs ;o)).



Téléchargement du dossier de  Plan et Fichier de découpe (encore merci à Daren)

Matériaux :

Dépron 3 mm pour toutes les pièces. Rajout d'un jonc de carbone sur le bord d'attaque et de fuite de l'aile .

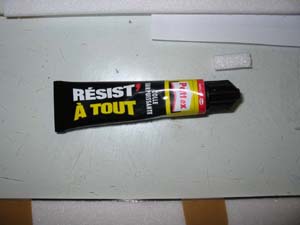

Colle : Cyano dépron et Colle à tout faire

Peinture : peintures acryliques (à l'eau)


Découpes

Découpes :

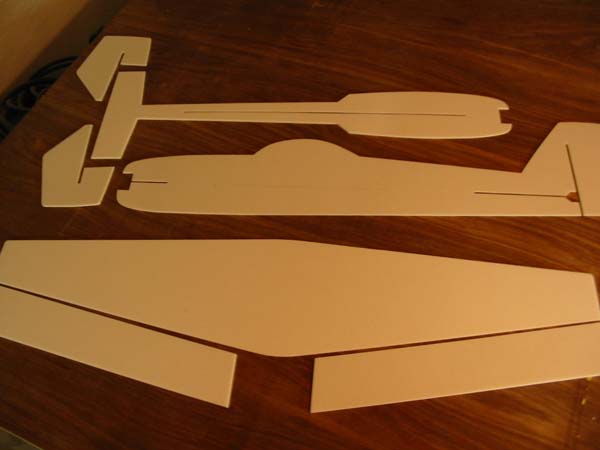

- Il vous faut découper l'aile, le fuselage, le stab et la dérive.



Règles générales d’assemblage

L'aile avec son superbe profil fera l'objet de renfort avec un jonc ou une baguette de carbone de 3mm, ce faux longeron sera collé sur le bord d'attaque et le bord de fuite.

L'aile est encore souple mais à 200 grs terminée cela sera béton (en vol pour les crashs , c'est une autre histoire)

Attention : Après les premiers vols, il s'avère nécessaire d'haubaner les ailes avec un brin de carbone, car sinon les ailes prennent un peu de dièdre en vol ;o)

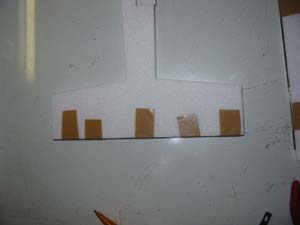

La partie fixe du stab recevra aussi son jonc de carbone (c'est l'avantage des chutes)

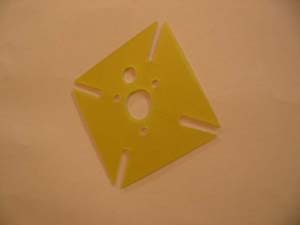

Le support moteur sera découpé dans de l'époxy de 1mm (attention ne faite pas comme moi, prévoyez les trous de fixations du moteur ailleurs que dans le couple du fuselage)

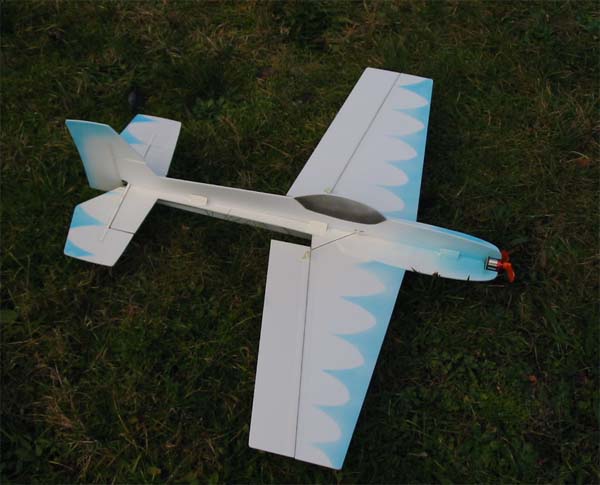

Le modèle assemblé en attente de la radio et de sa motorisation

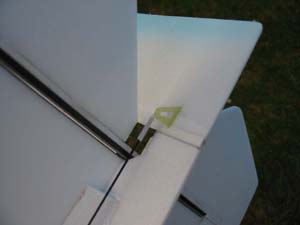

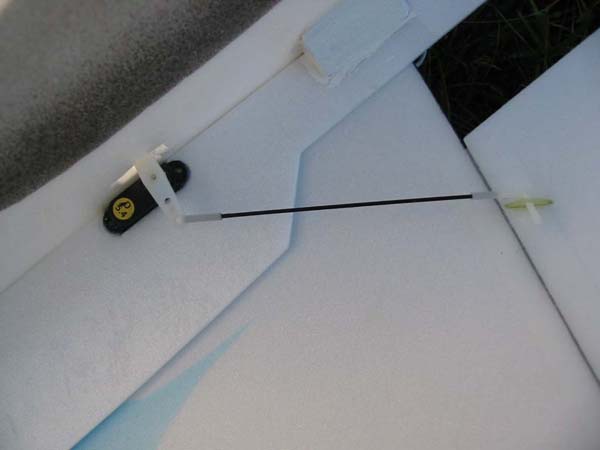

Commande des plus directes pour les ailerons jonc de carbone de 1 mm avec gaine plastique coudée , chauffée au fer à souder pour éviter les évasions.

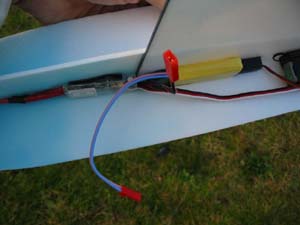

Derrière l'accu Lipolymere de 720mAh , récepteur puis les servos

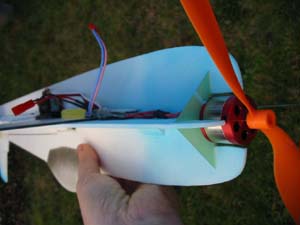

Moteur et la radio dans le prolongement. tous les guignols sont découpés dans de l'époxy de 1 mm

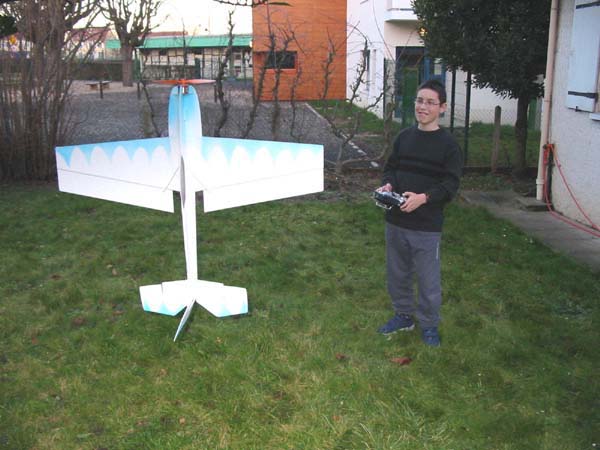

Et bien la je suis dégoûté, c'est promis le fiston n'a plus le droit de s'entraîner au simulateur car il commence à m'énerver !





Dossier réalisé par Olivier Segouin
