PLANEUR DE DÉBUT EN EPP


 Introduction



Pour motiver les débutants de notre club (CM Pays de Gex) nous avons conçu un  planeur de début 2 axes facile à construire et à voler. Ce planeur est réalisé sur le même principe que le EPPonic  (merci a ces concepteurs !). Gian-Franco, Michel et Didier ont participé à la conception de ce modèle.



Le profil de l’aile est un  Selig 3021. L’envergure est de 2m. Le vol est super cool et très sain. La montée au sandow, sans problème. Voici quelques mots et images qui illustrent la construction. Bon vol.





 Construction

Etape 1 : Découpe du fuselage vue de coté.

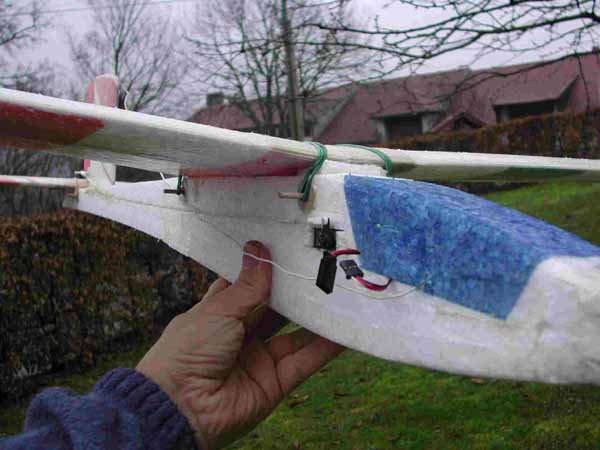

Le fuselage est en deux morceaux. Une partie avant et une partie arrière (due a notre largeur de découpe).  Plusieurs passages de tenons ont été intégrés pour faciliter le centrage. Les passages des servos et du récepteur sont variables et permettent de choisir  la taille des éléments.



Etape 2 : Découpe du nez : Le fuselage est posé sur le coté et à la perpendiculaire du fil.



Etape 3 :Découpe de l’arrière : Le fuselage est posé sur le ventre et dans l’axe du fil.

Etape 4 : Découpe du passage du tube : Le fuselage est posé sur le coté et dans l’axe du fil.

Les ailes sont aussi en EPP. Leurs rigidités sont très correctes et la montée au sandow ne pose aucun problème.

Un longeron en tube de carbone (Décathlon) de diamètre 6/7mm la rigidifie. Ensuite un tube d’alu vient solidifier les 15cm de l’emplanture. (Les tubes de carbone type « cerf volant » se délaminent facilement.).

Enfin, une CAP joint les deux ailes.



Une plaque de CTP 0.8mm vient renforcer le passage des élastiques. L’aile est ensuite peinte avec des peintures en bombes. Après séchage, l’aile est encollée avec une colle contact en bombe puis avec un scotch renforcé comme tout aile de combat.



Le stab et la dérive :

Le stab est rectangulaire pour faciliter la construction. Il suffit de d’en découper une bonne longueur (largeur de votre table) et ensuite d’entre couper une tranche pour chaque modèle. (Même principe  pour la dérive.).

Des renforts en CTP ont été rajoutés sur le BA et le BF



Le V (angle) entre le stab et l’aile est inclus dans la découpe.

Les tenons sont collés à la PU. Une rondelle en CTP solidifie l’ensemble



Le tenon central est collé dans le tube de carbone qui traverse le fuselage.



Le crochet :

La mise en vol est faite grâce a un sandow. Le support de  crochet est en CTP et vient se coller sur le tube de carbone qui traverse le fuselage. Il possède plusieurs trous pour positionner le crochet
Le crochet est en CAP et sa forme permet de le déplacer sur le support

Caractéristiques :

Envergure

 2.0 m

Masse

 700-800 gr

Profil

 Selig 3021

Equipement :

Servos

4 servos  type Standard ou micro

Récepteur

 Standard


Matériaux :



Polystyrène

EPP 15 ou 20Kg/m2

Colle

 PU

Peinture

 En Bombe (Intermarché)

 Fichier  CNCnet:

Planeur_EPP007_Aile_S3021.cnc

Aile

Planeur_EPP007_Back_v2.cnc

Partie arrière du fuselage

Planeur_EPP007_Front_v2.cnc

Partie arrière du fuselage

Planeur_EPP007_Nez.cnc

Ogive du fuselage

Planeur_EPP007_Tube.cnc

Passage tube carbone








Dossier de Didier Jaillant
